脚踢传感器安装说明(案例)



注意事项:

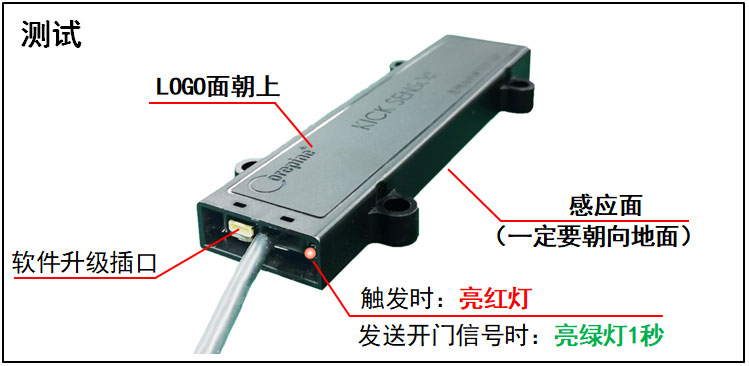

1.感应面一定要朝向地面,用于感应脚踢动作。感应面方向不可有金属物;

2.踢进去的面与感应盒距离5-10厘米,距离太远不执行开门动作;

3.请正常速度踢脚,距离传感器10cm范围内超过1.5秒,不执行开门动作;

4.设备感应到脚踢动作时,指示灯先亮红灯,随即绿灯亮1秒,此时成功发送开门信号。

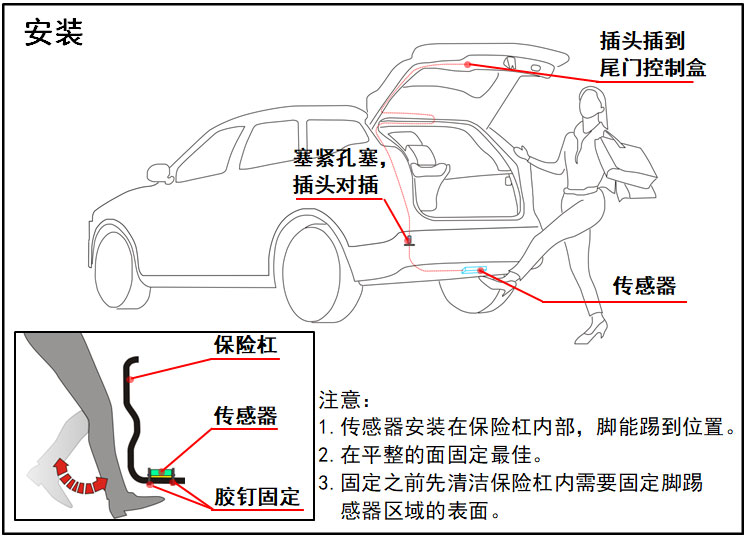

实装案例:

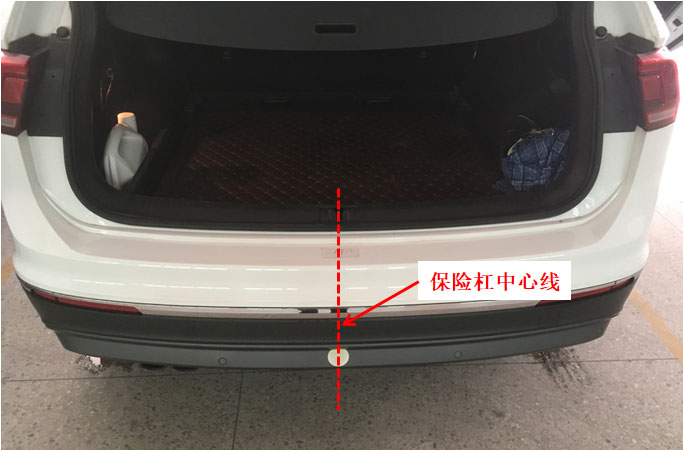

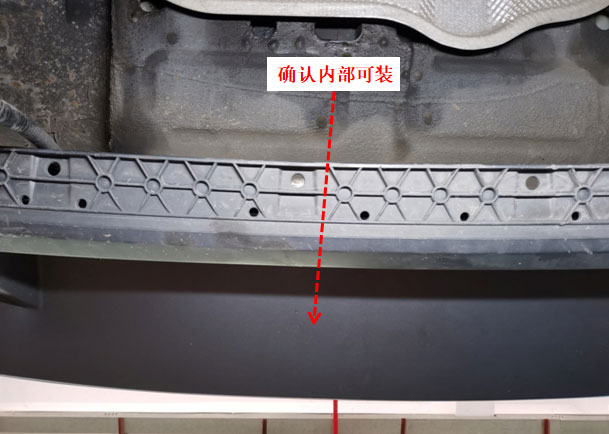

1、确定保险杠内中心可安装。

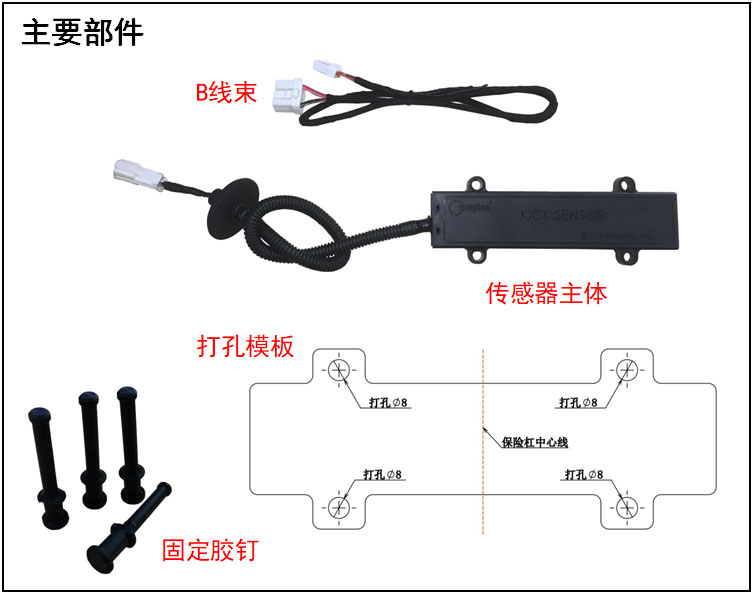

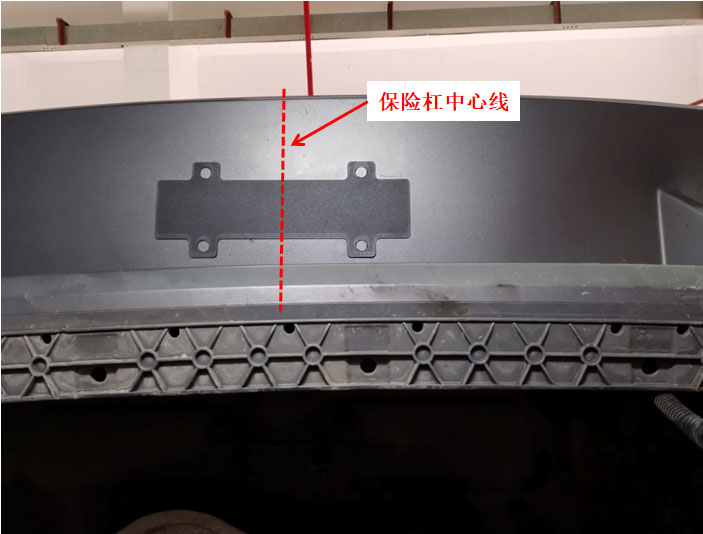

2、确认可安装后用打孔模板定位。



3、合适位置贴开孔模板。

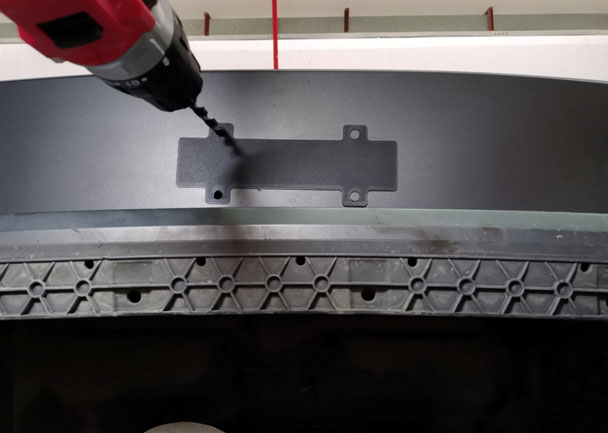

4、用ø8mm钻头开孔。

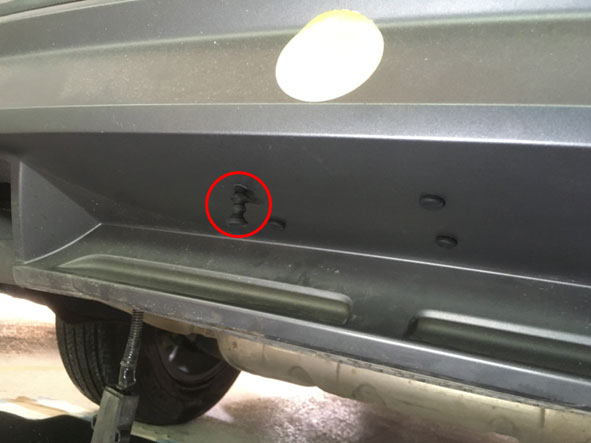

5、穿胶钉到保险杠开孔内。



6、胶钉穿过传感器主体的固定孔。

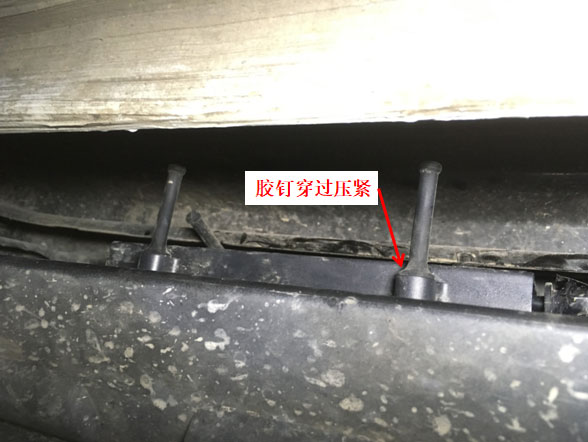

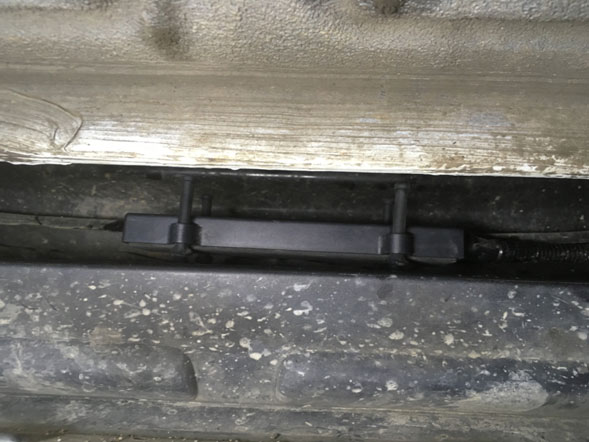

7、胶钉往上拉紧,固定传感器主体。

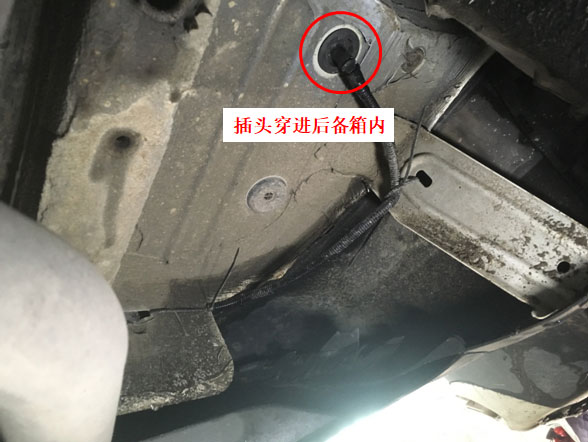

8、传感器线束在底盘合理走线(避开排气)。

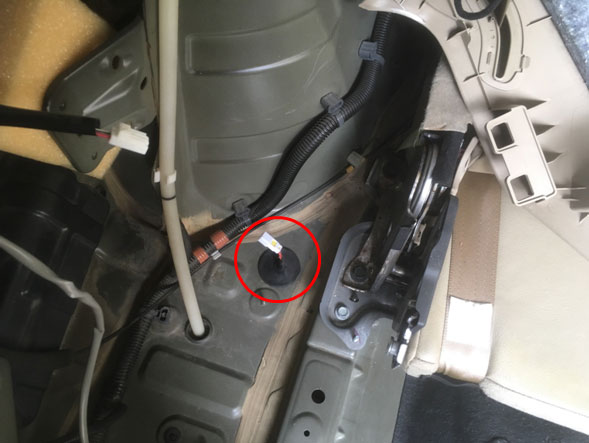

9、取掉原车孔塞,塞紧传感器线束的孔塞。

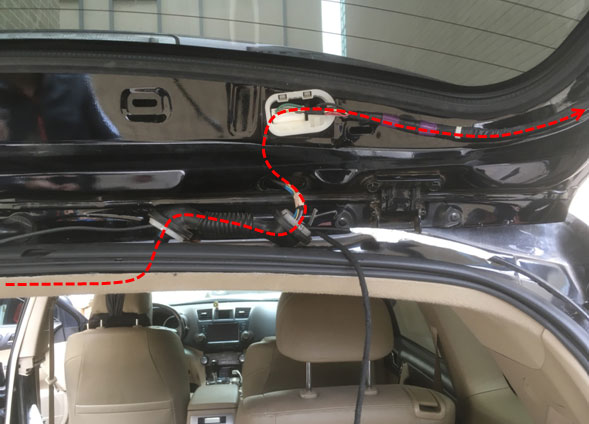

10、穿线束B线到尾门内(未插胶壳,请勿对插:电尾控制盒在尾门)。

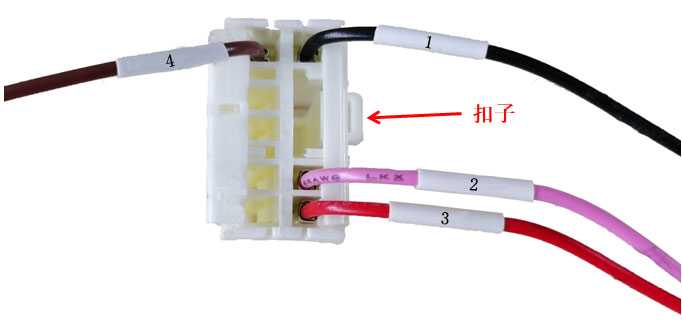

11、B线端子按示意图插到胶壳内。

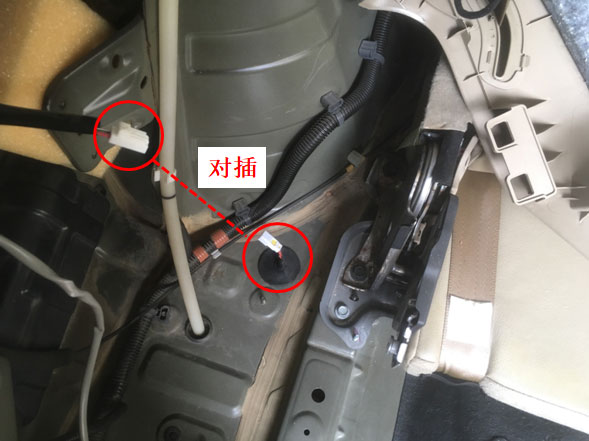

12、B线插头对插脚踢传感器主体线束插头。

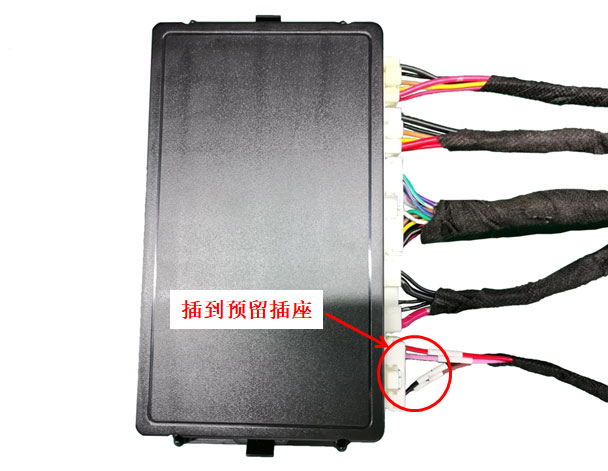

13、B线插头插到电尾控制盒。

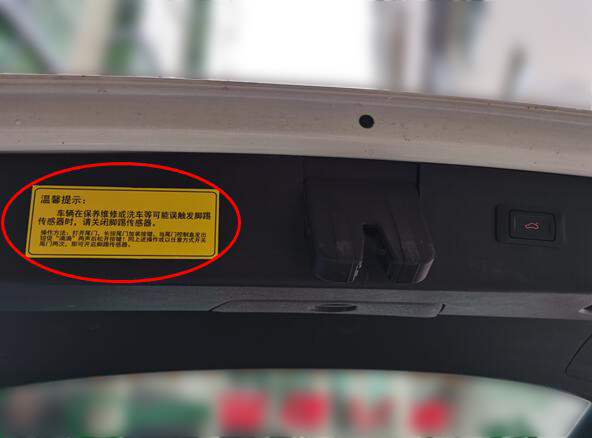

14、如图在尾门上粘贴“温馨提示”标签。
